Tema 2 · Diseño lógico de bases de datos

Descripción del sistema

La empresa de mensajería y logística Linkia Express desea desarrollar un sistema informático para gestionar el envío y la entrega de paquetes. El sistema debe permitir controlar la información relacionada con los paquetes enviados, los clientes involucrados, los conductores responsables de las entregas y las furgonetas utilizadas en el transporte.

Datos gestionados por el sistema

• Clientes: pueden actuar como remitentes o destinatarios de los paquetes.
• Paquetes: identificados mediante un número de seguimiento e incluyen datos como peso, dimensiones, estado (en tránsito, entregado, etc.), fecha de envío y destino.
• Conductores: responsables del transporte y entrega de los paquetes.
• Furgonetas: asignadas a los conductores para realizar las rutas de entrega. Cada furgoneta tiene una matrícula única y una capacidad máxima.
• Entregas: representan la asignación de un paquete a un conductor y una furgoneta, incluyendo la fecha y hora programada de entrega.

Funcionalidades del sistema

• Registrar clientes, tanto remitentes como destinatarios.
• Registrar paquetes enviados, indicando remitente, destinatario y características del paquete.
• Asignar paquetes a conductores y furgonetas para su entrega.
• Mantener un historial de entregas realizadas, incluyendo horarios, estados y vehículos utilizados.
• Consultar el estado y la ubicación de un paquete en tránsito.

Tareas a realizar

1. Identificar las entidades principales del sistema.
2. Definir los atributos clave y no clave de cada entidad.
3. Establecer las relaciones entre las entidades y sus cardinalidades.

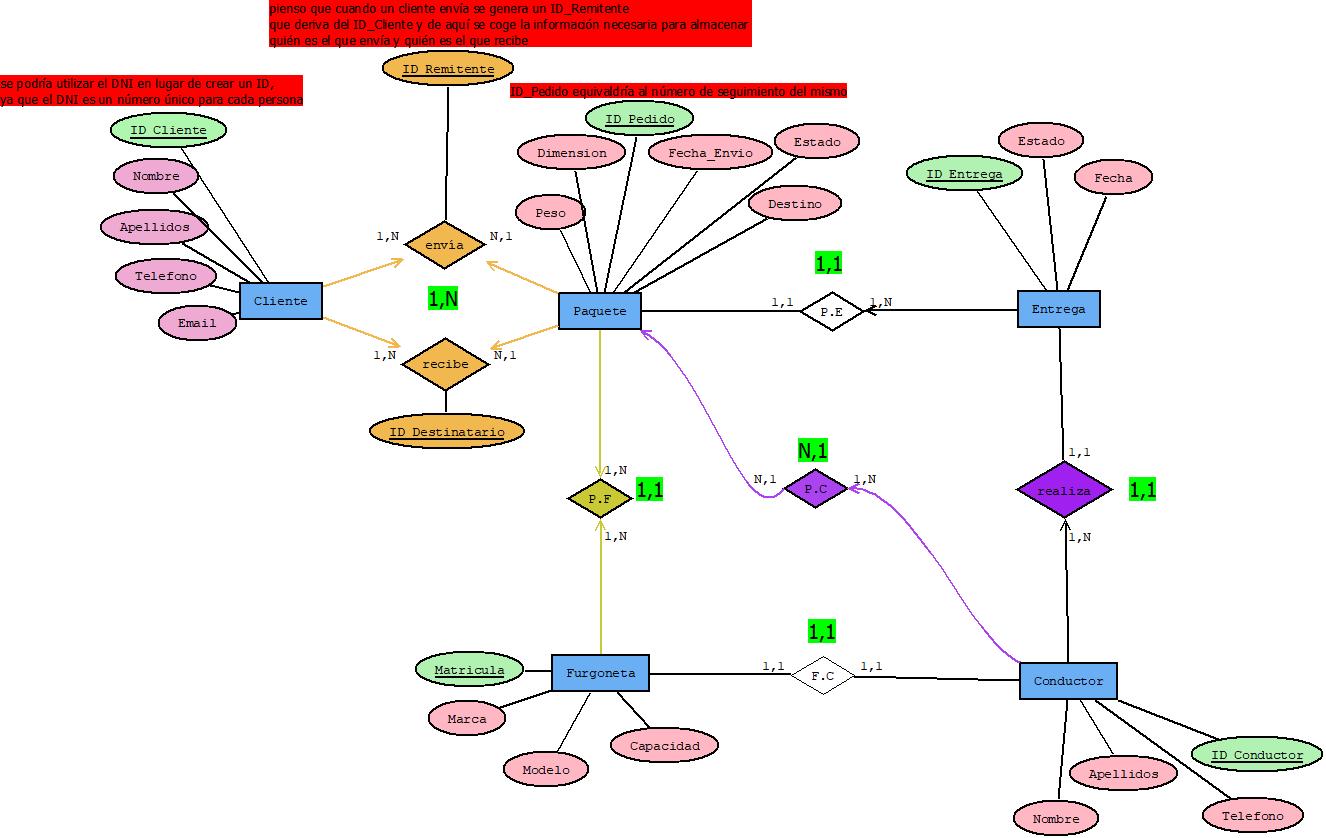

4. Diseñar el diagrama Entidad-Relación utilizando una herramienta gráfica online.
